「水万華鏡」改定案


2004年仮説実験授業夏の合宿研究会　長浜大会資料
「水万華鏡作り」　谷　岩雄　発表資料では

「透明ビホース」と ビー玉　15mmを使用して
「塩ビホースを,お湯40〜50度につけて柔らかくしてから,体重をかけておしこむ」

とある。実際には,この作業は子どもには難しい。


そこで,西村案　　


　　「12mmのビー玉を使用する」

　これなら,手で押し込むだけで,塩ビホースにビー玉がぐいぐいと入り込む。
　　ホースの弾力があり,水はもれない。
　もし,長期に保存するには,外側からボンドなどで接着すればいい。

　塩ビムホースの内径は12mm, ビー玉の直径は12.5mm　あるので,ちょうどの大きさになる。

　　　　　
　　　西村式水万華鏡作り方
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
●ミラー　　　二等辺三角形型ミラーを用意する。
　　　　　　　　
　　　　　　　二等辺三角形型ミラー

　

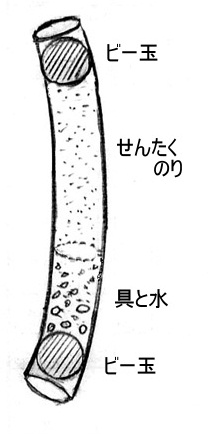

●チャンバーの作り方　　　　　　　　　　　　　　　　　
　　 　　　　　　　　　　　
　　　　　１．塩(えん)ビホース(12.5mm透明の片方にビー玉(12mm)をおしこむ
　　　２．塩ビホースにビーズなどの具(BBだん,ビーズなど)を入れる。
　　　・具がつかるぐらい水を入れる。　　・洗濯(PVA)のりを入れる
　　　　（塩ビパイプの上は1cmほどあけておく）
・塩ビホースの上からもう一つのビー玉をおしこむ。　　
　　　　　　　　　　　
　　　　　　　　　４．中の具がうまいぐあいに動けば完成。　具が動きにくいときはノリのこ
　　　　　　　　　さをちょうせつする　　　（塩ビホースの両側を木工ボンドでとめる)
　

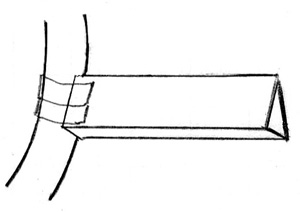

●チャンバーをミラーにつける　　　　　　　　　　　　　　　
　　　　　　　　　　
　　三角形のミラーのはしに,チャンバーをセロテープでとめる。
　　　　　　　　
　　　取りかえたいときは,わゴムなどをつける。
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　2004,8,16
　　　　　　　　　　　　　
